VGA矩陣8進8出
發布日期：2019-12-19出處：VGA矩陣 作者：屏冠 點擊：

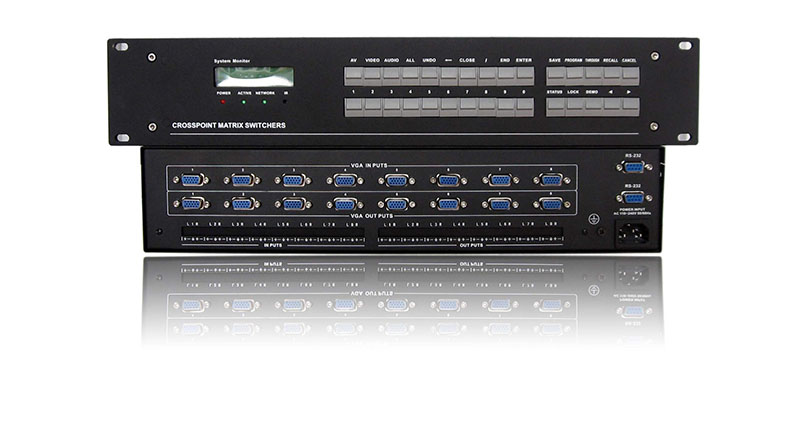

VGA 8X8 矩陣
功能特點：
采用最新32位內嵌式處理器；
采用500M高帶寬芯片，具有長線驅動功能，無損傳輸可達20米；
自主開發高分辨率顯示設計電路
采用信號長距離傳輸失真增益補償技術；
采用數字同步識別處理（DSIP）技術；
8進8出VGA矩陣任意切換；
內置輪循切換功能，能任意設定間隔時間和通道；
內置16組場景存儲功能，能直接在面板或者紅外線遙感操作；
采用可編程邏輯陣列電路（CPLD），性能更穩定；
電腦視頻輸入和輸出端采用HD15PIN（VGA）接口；
專用端口，能直接和數字信控DIC-WT610C無線觸摸屏連接，即插即用；
特有TCP/IP網絡控制管理功能，能通過以太網控制；(*選配)
采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；
本產品帶有斷電現現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能
本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；
本產品帶有掉電現現場切換記憶保護，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如：數字信控、快思聰?shù)龋┡浜鲜褂茫?/span>
兼容市場所有同類產品的代碼和指令；
國際通用寬電壓設計，可適應交流110～240V，50/60Hz；
高品質、大批量生產，有較高的兼容性和穩定性，
可設置ID地址實現多機級聯，最多可以級聯255臺矩陣。
主要技術指標參數：
亮度色度干擾 ：-50dB@10MHz
信號類型：數字VGA，數字TMDS
微分相位I/0S：<1.28度，3.58MHz
微分增益誤差 ：0.1%, 3.58-4.43MHz
隔離度(串?dāng)_) ： <-85db(10MHz)
輸入信號電平：1.2伏p－p ，5伏p－p（TTL）
非線性失真 ： <0.02%/0.02º (RL=150Ω)
支持分辨率：高清480i～1080p/640X480～1600X1200（60Hz）
輸入輸出接口：HD15PIN（VGA）
控制方式：RS-232、紅外、鍵盤面板
控制協議：9600 波特， 8 位， 1 個停止位，無奇偶校驗
產品規格：
電源AC：110V - 240V , 50 / 60 Hz
功率：10W—120W（VGA矩陣全系列產品）
尺寸：48cm x 30cm x (7-46) cm
重量：2.2 — 8.0kg
機架安裝：19英寸標準 2U - 15U高度
平均故障間隔時間MTBF：36000 小時
附件：
可選配置：DIC-WT610C無線真彩觸摸屏、RS-422控制口、紅外遙控器、局域網串口控制器等
